Išsamus elektrokardiogramos (EKG) matavimo namuose vadovas

Su greitu populiarumuNamų elektrokardiogramos mašinos, širdies sveikatos stebėjimas nebėra tik ligoninėse ar klinikose. Šiandien vis daugiau žmonių naudojasiNamų EKG prietaisaiįrašyti ir išanalizuoti jų širdies ritmą bet kada, bet kur. Bet kiek iš tikrųjų žinai apie pagrindusEKG matavimas?

Šiame vadove mūsų „YSNMed“ medicinos įrangos komanda padės jums sužinoti keletą esminių žinių apie EKG rezultatų skaitymą ir aiškinimą. Nuo mažų kvadratų supratimo ant EKG popieriaus iki širdies ritmo, amplitudės ir intervalų matavimo, tyrinėkime žingsnis po žingsnio.

Ką atspindi elektrokardiogramos kvadratai?

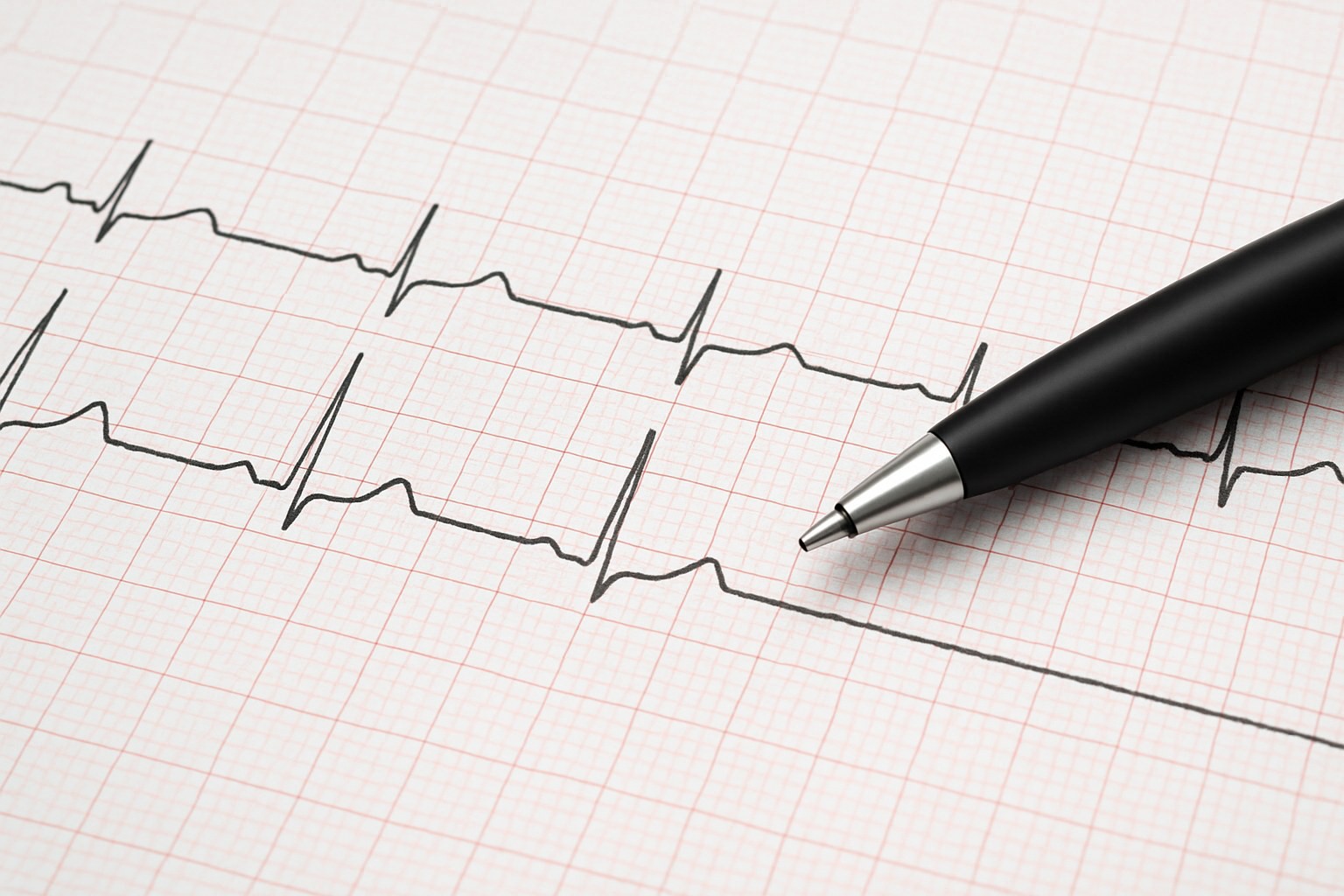

Jei kada nors žiūrėjote įElektrokardiogramos mašinaIšvestis, pastebėsite vertikalius ir horizontalius tinklelius. Šie tinkleliai yra pagrindas matuoti įtampą ir laiką.

Vertikalios linijos (y - ašis):Atspindėti įtampą, paprastai ekspresuojamą milivoltuose (MV).

Horizontalios linijos (x - ašis):Atspindėti laiką, paprastai išreikštą sekundėmis (-omis) arba milisekundėmis (MS).

Pagal numatytuosius nustatymus EKG įrašymo popierius veikia25 mm per sekundę. Tai reiškia:

KiekvienasMaža kvadratas=0.04 sekundės

KiekvienasDidelis kvadratas (5 maži)=0.2 sekundės

Kalbant apie įtampą:

10 mm (10 mažų kvadratų)=1 mv

Kiekvienasmažas kvadratas=0.1 mv

Kiekvienasdidelis kvadratas=0.5 mv

👉 Matuodami bangos aukštį, naudokite liniuotę ir išmatuokite vertikaliai nuo pradinės linijos. Teigiamos bangos matuojamos aukštyn, o neigiamos bangos matuojamos žemyn.

Širdies ritmo matavimas

Vienas iš svarbiausių žingsniųEKG matavimasnustato širdies ritmą. Tai padaryti yra keli metodai:

1. Valdovinis metodas

Išmatuokite atstumą tarp dviejų iš eilės esančių P bangų arba R bangų, tada apskaičiuokite širdies ritmą standartine konversijos lentele.

2. Tiesioginis skaičiavimas

Paimkite išmatuotą intervalą per kelias sekundes ir padalinkite 60 iš šio skaičiaus, kad gautumėte ritmą per minutę (bpm).

3. Vaizdinio tinklelio metodas

Esant 25 mm/s popieriaus greičiui, kiekvienas didelis kvadratas yra 0,2 sekundės. Jei r - r intervalo dangteliai:

3 kvadratai → ~ 100 bpm

4 kvadratai → ~ 75 bpm

5 kvadratai → ~ 60 bpm

Šis metodas yra greitas ir dažniausiai naudojamas.

4. EKG matavimo juosta

Specialūs EKG valdovai yra skirti palengvinti širdies ritmo skaičiavimą.

5. Dėl aritmijų (netaisyklingas ritmas)

Norėdami apskaičiuoti širdies ritmą, paimkite vidutinę kelių intervalų vertę.

Prieširdžių virpėjimo metu suskaičiuokite R bangų skaičių per 10 sekundžių ir padauginkite iš 6.

Amplitudės matavimas

Amplitudės analizė padeda nustatyti galimus širdies anomalijas. Čia yra pagrindiniai parametrai:

P banga- Pasirinkta didžiausia teigiama P bangos amplitudė.

Ptf - v1- žymi P bangos v1 galinę jėgą, apskaičiuotą padauginus neigiamos deformacijos gylį ir plotį.

QRS kompleksas- matuojama nuo pradinės linijos iki R bangos smailės (teigiamos) arba q/s bangų (neigiamos).

ST segmentas- Jei padidėjęs ar prislėgtas, išmatuokite 80 ms po J taško tikslumo.

T ir u bangos- matuojama vertikaliai nuo pradinės linijos iki jų smailės ar lovio.

Laiko matavimas

Be širdies ritmo ir amplitudės,laiko intervalaiyra kritiški atliekant EKG analizę.

P bangos trukmė- nuo visų P bangos pradžios iki pabaigos per visus laidus.

P - r intervalas- Nuo P bangos pradžios iki QRS komplekso pradžios.

QRS trukmė- Nuo pat pradžių iki naujausio QRS pabaigos per laidas.

Qt intervalas- Nuo QRS pradžios iki T bangos pabaigos.

⚠️ Pastaba: matuojant QT intervalą, U banga neturėtų būti įtraukta.

Kodėl EKG matavimas yra svarbus

Šių parametrų supratimas yra ne tik skaičiai. Jie padeda nustatyti tokias sąlygas kaip:

Aritmijos

Miokardo išemija

Širdies kamerų hipertrofija

Laidumo anomalijos

Su aNamų EKG įrenginys, galite užfiksuoti ankstyvą įspėjimo apie širdies problemų požymius ir pasidalyti duomenimis su gydytoju. Tačiau atminkite, kad savęs - matavimas yra skirtas tik preliminarioms nuorodoms. Galutinę diagnozę visada turėtų atlikti sveikatos priežiūros specialistas.

Galutinės mintys

A naudojimasNamų elektrokardiogramos aparatasLeidžia žmonėms patogiai ir reguliariai stebėti savo širdies sveikatą. Sužinoję, kaip skaityti tinklelius, įvertinti širdies ritmą, amplitudę ir laiko intervalus, galite geriau suprasti savo kūną ir imtis iniciatyvių širdies ir kraujagyslių sveikatos žingsnių.

„Ysnmed“ metu turime daugiau nei 20 metų patirtį gaminant medicininę įrangą, įskaitantEKG mašinos, nešiojami ultragarsiniai įrenginiai, x - spindulių sistemos ir veterinarinė medicininė įranga. Mūsų misija yra pateikti patikimas priemones, suteikiančias galimybę tiek sveikatos priežiūros specialistams, tiek šeimoms efektyviai valdyti sveikatą.
